中央空調【保溫軟管】計算選擇與安裝注意事項

風管面積計算

風管內風速取值：

風管面積：

風口面積計算

風口尺寸的決定因素是通過風速。

風口風速通常取2.5m/s設計。

風口喉部有效面積計算公式如下：

風口喉部面積=風口有效面積×風口面積有效系數。

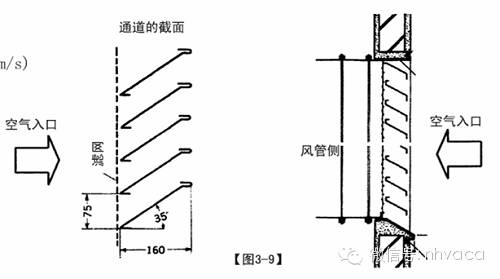

門鉸式回風口（帶雙層慮網）：風口有效面積系數一般取0.6；

散流器：風口有效面積系數一般取0.6；

單層出風百葉：風口有效面積系數一般取0.8；

雙層出風百葉：風口有效面積系數一般取0.65；

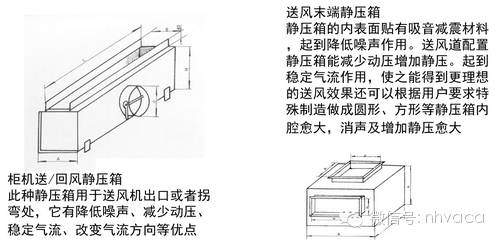

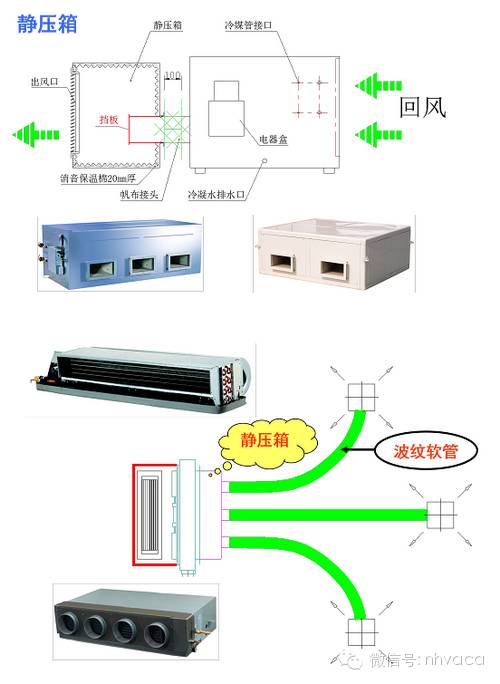

靜壓箱

靜壓箱是送風系統減少動壓、增加靜壓、穩定氣流和減少氣流振動的一種必要的配件，它可使送風效果更加理想。可分為送風末端靜壓箱、柜機送/回風靜壓箱。

風口選型

風口材質：鋁合金風口，塑鋼風口，木質風口

導熱性：鋁合金風口＞塑鋼風口＞木質風口

吊頂高度很高的場所一般宜采用下送風和側送風形式；高吊頂下送風時，風口不宜采用散流器。

有大量濕空氣進入的場所，風口宜采用導熱性差的塑鋼風口和木質風口，防止凝露。

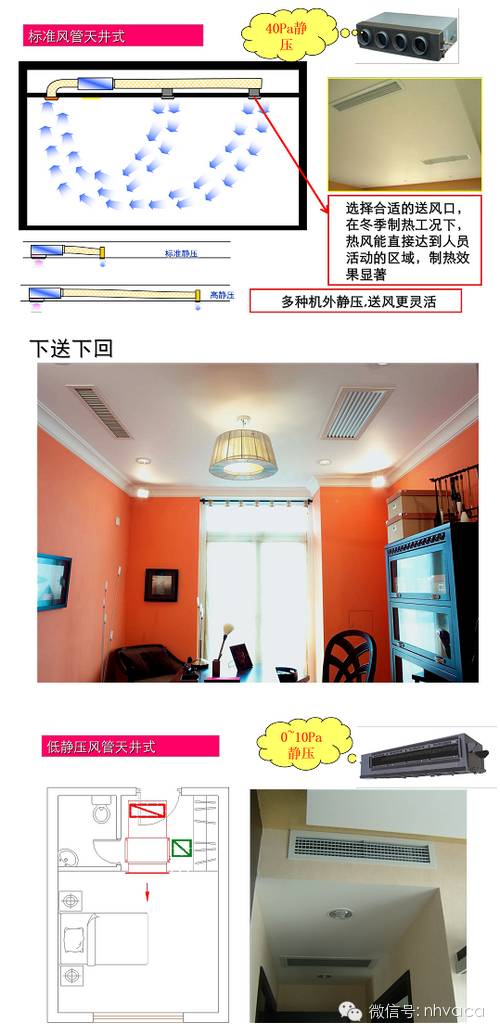

內機型式與風管匹配關系

風口材質：鋁合金風口，塑鋼風口，木質風口

導熱性：鋁合金風口＞塑鋼風口＞木質風口

吊頂高度很高的場所一般宜采用下送風和側送風形式；高吊頂下送風時，風口不宜采用散流器。

有大量濕空氣進入的場所，風口宜采用導熱性差的塑鋼風口和木質風口，防止凝露。

施工準備（ 重點 ）

(一)   作業條件

1、一般排風機系統和空調系統的安裝，要在建筑物圍護結構施工完，障礙物已清理，地面無雜物的條件下進行。

2、對空氣潔凈系統的安裝，應在建筑物內部安裝部件的地面做好，墻面已抹灰完畢，室內無灰塵飛揚或有防塵措施的條件下進行。

3、一般除塵系統風管安裝宜在廠房的工藝設備安裝完或設備基礎己確定，設備連接器、罩體方位已知的情況下進行。

4、檢查現場預留孔洞位置、尺寸應符合圖紙要求，每邊比實際截面大100mm。

5、作業地點要有相應的輔助設施，如梯子、架子、安全防護、消防器材，并有施工員的技術、質量、安全交底。

(二)   材料要求

1、各類板材、管材等應有質量證明文件(包括出廠合格證、質量合格證明及檢測報告等)和產品清單。

2、風管成品不允許有變形、扭曲、開裂、孔洞、法蘭脫落、開焊、漏鉚、漏打螺栓孔等缺陷。

3、安裝的閥體消聲器、罩體、風口等部件應檢查調節裝置是否靈活，消聲片、油漆層有無損傷。

4、安裝使用的材料：螺栓、螺母、墊圈、墊料、密封條、自攻螺釘、拉鉚釘、電焊條、各種帆布、無紡布、射釘、膨脹螺栓等應符合產品質量要求。

(三)   施工機具

手錘、電錘、手電鉆、手鋸、電動雙刃剪、砂輪鋸、角向磨光機、臺鉆、電氣焊具、扳手、改錐、手剪、倒鏈、高凳、大繩、尖沖、射釘槍、刷子等。

質量要求

(一)   風管系統安裝工作(送、排風，防排煙，除塵系統)

質量要求符合《通風與空調工程施工質量驗收規范》(GB50243-2002)的規定。

表6-21
